Установка сигнализации на ВАЗ 2110 своими руками

Установка сигнализации на ВАЗ 2110 своими руками
Точки подключения сигнализации на ВАЗ 2110

Точки подключения сигнализации на данное семейство автомобилей выбираем в зависимости от места расположения основного блока сигнализации, и от устанавливаемой сигнализации: с возможностью дистанционного запуска, или без неё. Обычно основной блок устанавливают за панелью приборов, либо за центральной консолью в районе расположения ЭБУ двигателем.

Поэтому из предложенных вариантов выбирайте сами подходящий Вам способ подключения сигнализации.

Подключаем у замка зажигания:

+12V                                    розовый

Стартер                              красный

Зажигание                        голубо\красный


Подключаем  на переключателе света:

+12V                                    розовый                          клемма 30

Зажигание                        голубо\красный           клемма Х

Габариты                          бело\чёрный                  клемма 58



Подключаем на разъёмах панели приборов:

Тахометр                           жёлтый                                      Х1, пин3

Генератор                         коричнево\белый                    Х1, пин12

Ручник                                коричнево\голубой                Х1, пин 11

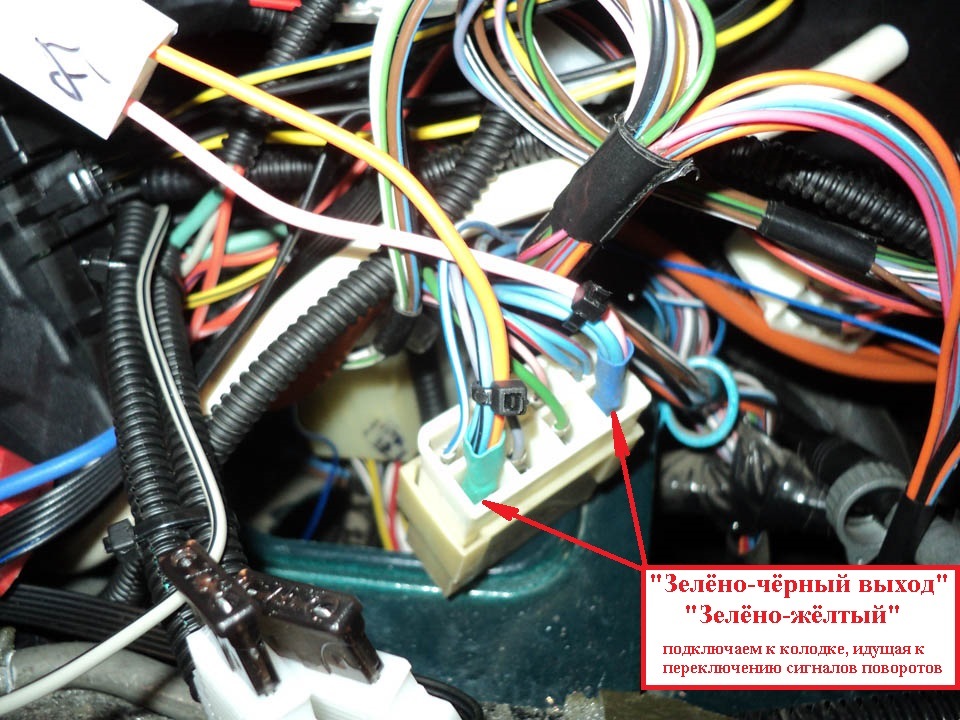

Поворотники                   голубой и голубо\чёрный     Х2, пин 5,6

Зажигание                       оранжевый                                  Х1, пин 10, Х2, пин 2

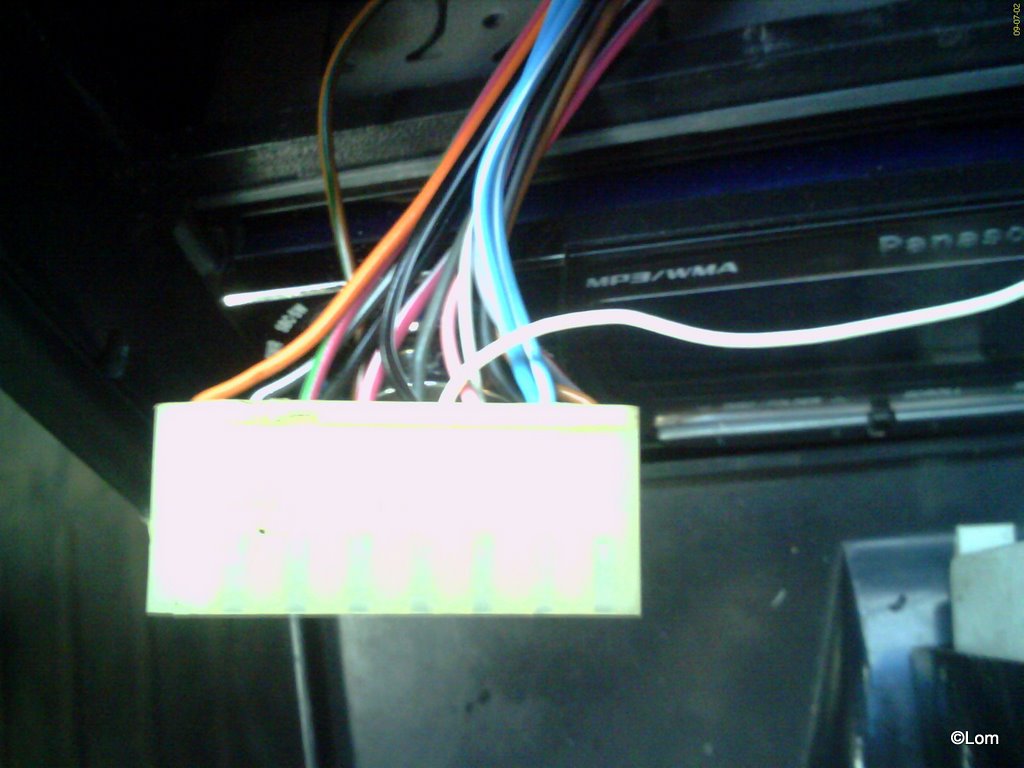

Подключаем на разъёмах в кармане, слева от блока предохранителей:

+12V                                   коричневый или розовый     8 контактный разъём

Стартер                            красный                                      8 контактный разъём

Концевики дверей: (к концевикам также можно подключиться на аналогичных проводах у блока индикации БСК)

Общий (с задержкой)   бело\чёрный                             21 контактный разъём

Водительская                голубо\белый                           21 контактный разъём

Задняя левая                 серо\чёрный                             21 контактный разъём

Задняя правая               серо\красный                          21 контактный разъём

Передняя правая          коричневый                             21 контактный разъём

Ручник                               коричнево\голубой              21 контактный разъём

Генератор                       коричнево\белый                  13 контактный разъём

Замок багажника         голубой                                      кнопка откр. Багажника





Подключаем на разъёмах блока предохранителей:

+12V                                  розовый                        Ш3, пин 4

Зажигание                      голубо\красный         Ш2, пин 16

Габариты                        бело\чёрный                Ш2, пин 6



Подключение к Центральному замку:

Управление по минусу, подключаемся в жгуте водительской двери, либо возле блока ЦЗ:

Закрыть                           коричневый

Открыть                          белый
